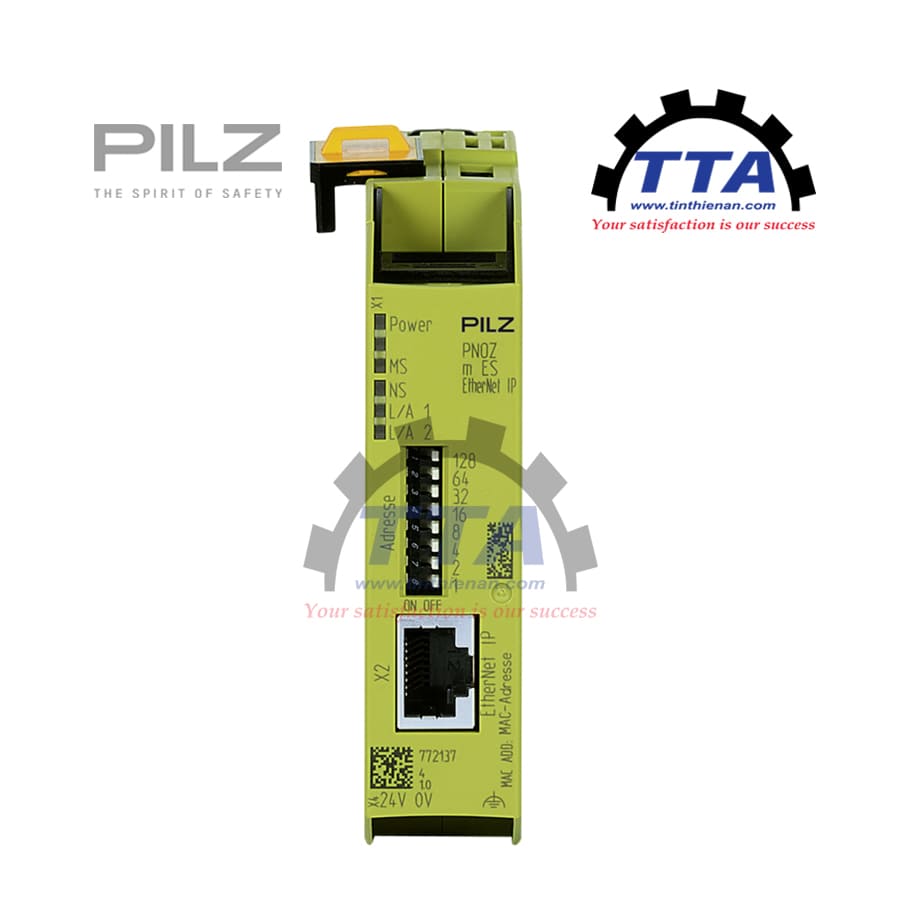

Mô-đun PILZ PNOZ m ES EtherNet/IP (772137) là gì?
PILZ PNOZ m ES EtherNet/IP (772137) là mô-đun mở rộng truyền thông được sử dụng cho bộ điều khiển an toàn có thể cấu hình PNOZmulti 2 của hãng PILZ.
Nhiệm vụ chính của nó là kết nối hệ thống an toàn PNOZmulti với mạng EtherNet/IP. Giúp trao đổi dữ liệu giữa bộ điều khiển an toàn và PLC hoặc HMI trong dây chuyền tự động hóa.

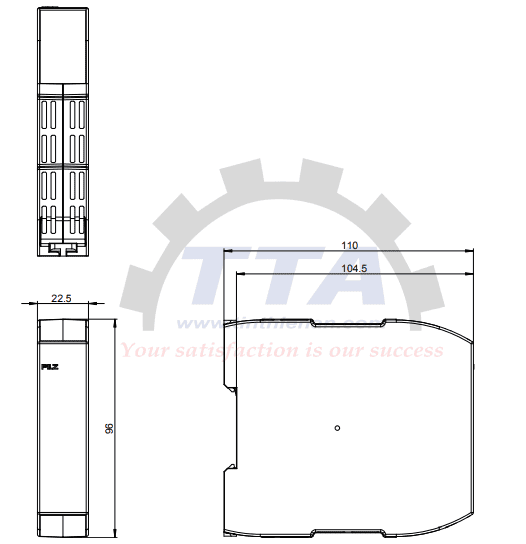

Hình 1: Bản vẽ kích thước PILZ PNOZ m ES EtherNet/IP (772137)
- Kết nối linh hoạt và nhanh chóng: Hỗ trợ EtherNet/IP tốc độ 10/100 Mbit/s, đảm bảo truyền dữ liệu ổn định giữa bộ điều khiển an toàn PNOZmulti 2 và PLC/HMI
- Đảm bảo an toàn điện tuyệt đối: Có cách ly galvanic giữa mạch bus trường và mô-đun. Giúp chống nhiễu, bảo vệ thiết bị và người vận hành.
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện: Chiều rộng chỉ 22,5 mm. Dễ dàng mở rộng trong hệ thống PNOZmulti 2 hiện có.
Chi tiết kỹ thuật mô-đun PILZ PNOZ m ES EtherNet/IP
| Mã | PNOZ m ES EtherNet/IP |
| Part no | 772137 |
| Điện áp cung cấp | 24 VDC |
| Công suất tiêu thụ | 1,2 W |
| Giao diện Fieldbus | EtherNet/IP |
| Tốc độ truyền | 10/100 Mbit/s |
| Cổng kết nối | 2 x RJ45 |
| Nhiệt độ hoạt động | 0 – 60 °C |
| Cách ly điện | Có |
| Kích thước | 101,4 x 22,5 x 110,4 mm |
| Trọng lượng | ~90 g |
| Lắp đặt | Trên thanh ray DIN 35 mm |
| Mức bảo vệ | IP20 |
| Chứng nhận | CE, UKCA, cULus, EAC |
