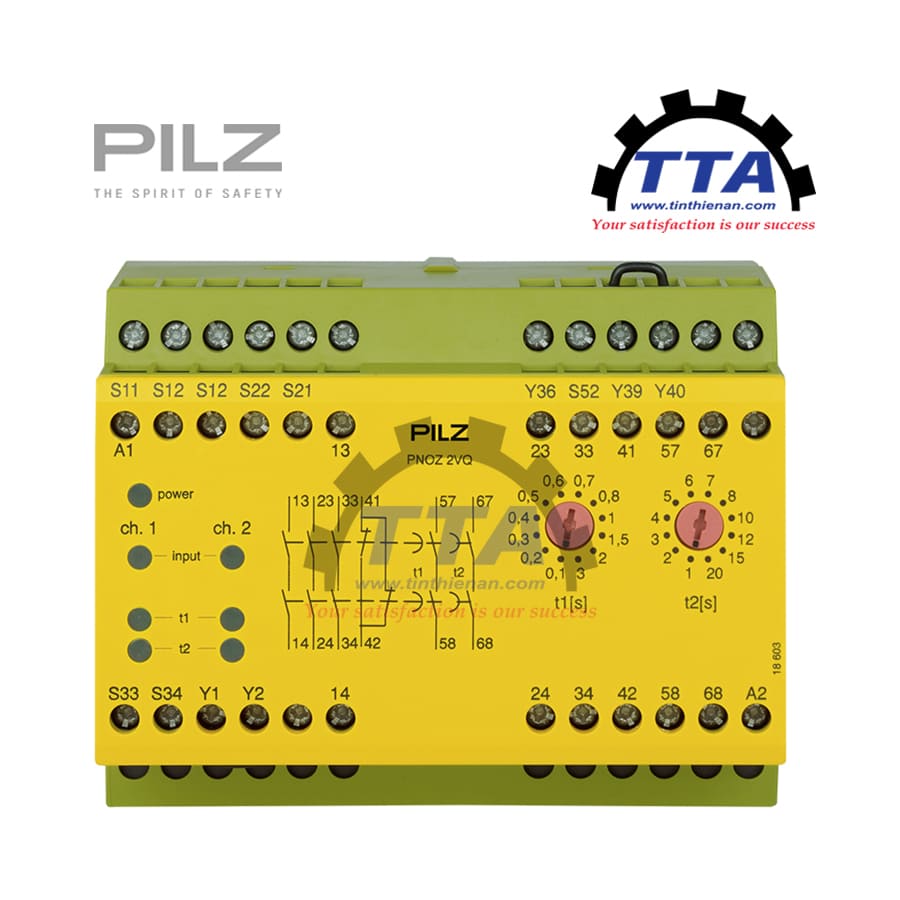

Tổng quan rơ le an toàn PILZ PNOZ 2VQ 24VDC
PILZ PNOZ 2VQ 24VDC (774013) là rơ le an toàn (safety relay) do hãng PILZ – Đức sản xuất. Nó có khả năng giám sát các chức năng an toàn trong công nghiệp như nút dừng khẩn cấp (E-STOP) hoặc cửa bảo vệ an toàn (safety gate)
Khi người vận hành nhấn nút E-STOP hoặc mở cửa bảo vệ, relay sẽ ngắt mạch điện ngay lập tức hoặc theo thời gian trễ đã cài đặt. Giúp dừng máy an toàn, bảo vệ con người và thiết bị khỏi rủi ro.
Relay 24VDC này được thiết kế theo các tiêu chuẩn an toàn quốc tế, phù hợp cho những hệ thống yêu cầu Performance Level e (PL e) và SIL 3 – cấp độ an toàn cao nhất hiện nay. Rất lý tưởng cho các hệ thống tự động hóa, robot công nghiệp, máy ép và dây chuyền sản xuất.
Vì sao nên chọn PILZ PNOZ 2VQ 24VDC
- Rơ le dừng khẩn cấp này đạt tiêu chuẩn EN 60947-5-1, EN 61326-3-1, đảm bảo an toàn tuyệt đối cho vận hành công nghiệp.
- Chức năng delay-off độc lập giúp điều khiển dừng theo trình tự, lý tưởng cho hệ thống quạt làm mát, băng tải hoặc máy ép.
- Thiết kế nhỏ gọn, chắc chắn, dễ dàng lắp trong tủ điện công nghiệp.
- Đầu nối vít tiêu chuẩn, tiện lợi khi bảo trì và thay thế.
- Tuổi thọ cao, chịu tải tốt, phù hợp với nhiều loại động cơ và thiết bị công suất vừa và nhỏ.
Thông tin chi tiết PILZ PNOZ 2VQ 24VDC (774013)
- Loại: Rơ le an toàn độc lập, giám sát E-STOP và cửa an toàn (Safety Gate)
- Seri: PNOZ 2VQ
- Mã hàng: PNOZ 2VQ 24VDC 3n/o 1n/c 2n/ot
- Part no: 774013
- Nguồn cấp: 24 VDC
- Đầu ra: 3 tiếp điểm an toàn N/O, 1 tiếp điểm N/C, 2 tiếp điểm trễ có thể điều chỉnh.
- Kích thước (W x H x D): 112.5 mm x 87 mm x 121 mm
- Khối lượng: 600 g
Chi tiết kỹ thuật sản phẩm PILZ PNOZ 2VQ 24VDC (774013)
| Đầu vào | Hỗ trợ kết nối 1 kênh hoặc 2 kênh, có thể lựa chọn chế độ phát hiện đoản mạch. |
| Đầu ra |
AC1: 240 V / 8 A DC1: 24 V / 8 A AC15: 230 V / 5 A DC13: 24 V / tải coil |
| Chức năng trễ | 2 kênh ra có thể điều chỉnh độc lập (12 mức thời gian, từ 0,1 – 3 giây hoặc 1 – 20 giây). |
| Khởi động | tự động hoặc thủ công |
| Độ bền tiếp điểm | Bằng vật liệu AgSnO₂, phủ thêm lớp vàng 0,2 µm giúp chống oxy hóa, duy trì tín hiệu ổn định lâu dài |
| Môi trường làm việc |
Nhiệt độ: –10 … 55 °C Độ ẩm: 93% RH ở 40 °C (không ngưng tụ) Chuẩn EMC & chống rung theo EN/IEC |
