Tổng quan sản phẩm

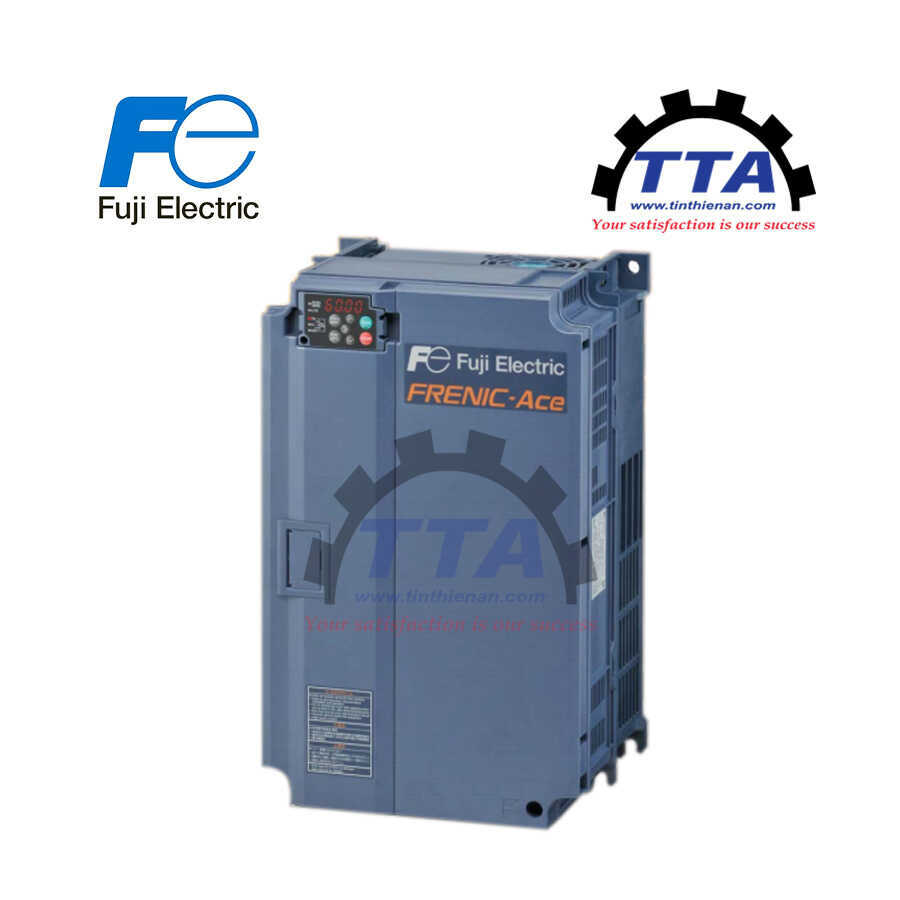

Biến tần Fuji FRN0029E2S-4GB 3 pha 380 V là biến tần đa năng của hãng Fuji đạt chứng chỉ CE và UL. Nổi bật với tính đa năng, tiết kiệm điện, tuổi thọ cao và giá cả cạnh tranh. Sản phẩm này dùng được cho cả tải nặng và tải nhẹ bất kể làm việc ở nhiệt độ thường hay nhiệt độ cao, góp phần nâng cao năng suất động cơ
- Dễ sử dụng, vận hành đơn giản
- Tích hợp sẵn bộ lọc nhiễu EMC Filter, cuộn kháng một chiều (DCR), màn hình đa chức năng LCD và 2 công truyền thông RS-485
- Tích hợp bộ lập trình Logic (Customizable logic)
- Tích hợp các chức năng tốt nhất cho quạt, bơm, các hệ thống HVAC
- Độ bền cao, tuổi thọ trung bình 10 năm
- Đạt chứng chỉ CE, UL
- Giá thành cạnh tranh
Ứng dụng: bơm nước, quạt hút, quạt thổi, máy cắt bao bì, máy thổi chai, máy làm bánh, bơm cao áp, máy ly tâm, máy nghiền, máy trộn..
Thông số kích thước
Hình 1: Bản vẽ kích thước Fuji FRN0029E2S-4GB
Các bài viết liên quan
- ƯU ĐIỂM CỦA BIẾN TÂN
- Biến tần Fuji FRN0007E2S-4GB 3 pha 380 V
- Biến tần Fuji FRN0012E2S-4GB 3 pha 380 V
- Biến tần Fuji FRN0037E2S-4GB 3 pha 380 V
- Biến tần Fuji FRN0044E2S-4GB 3 pha 380 V
- Biến tần Fuji FRN0059E2S-4GB 3 pha 380 V
- Biến tần Fuji FRN0072E2S-4GB 3 pha 380 V
Thông tin chi tiết Fuji FRN0029E2S-4GB
Mã hàng | FRN0029E2S-4GB |
Điện áp ngõ vào | 3 Pha 380V |
Điện áp ngõ ra | 3 Pha 380V |
Công suất (kW) | 15 (ND: tải nhẹ, làm việc ở nhiệt độ thường)11 (HD: tải nặng, làm việc ở nhiệt độ thường)
11 (HND: tải nhẹ, làm việc ở nhiệt độ cao) 7.5 (HHD: tải nặng, làm việc ở nhiệt độ cao) |
Khả năng quá tải tương ứng | 120%/1 phút (ND)150%/1 phút (HD)
120%/1 phút (HND) 150%/1 phút – 200%/0.5s (HHD) |
Dòng định mức | 28.5/18 A |
Ngõ ra tần số | 0.1 – 120/500 Hz |
Chức năng bảo vệ | Bảo vệ khi xảy ra các sự cố: quá dòng, áp cao, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải… |
Tích hợp sẵn | Keypad (có thể tháo rời)2 cổng truyền thông RS-485 |
Làm mát | Làm mát tự nhiênQuạt làm mát |
Nhiệt độ làm việc | -25… 70℃ |
Cấp bảo vệ | IP20 |
Sơ đồ khối của Fuji FRN0029E2S-4GB
Hình 2: Sơ đồ khối Fuji FRN0029E2S-4GB
Đây là sơ đồ khối cơ bản của dòng Fuji Frenic-ACE Series với cổng giao tiếp CAN tích hợp và đầu ra analog đơn. Môt số lưu ý:
- Cài đặt mặc định là “Source logic” cho model EU
- Khi kết nối bộ kháng DC tùy chọn (DCR), hãy tháo thanh nối ra khỏi các cực P1 và P(+). Loại 0139 (thông số ND), 0168 (thông số HD) và các loại cao hơn 0203 chắc chắn kết nối được DCR (chỉ 400V)
- Sử dụng DCR khi công suất của máy biến áp nguồn vượt quá 500 kVA và gấp 10 lần công suất định mức của biến tần hoặc khi có tải dẫn động bằng thyristor trên cùng một đường dây cấp điện
Tài liệu sản phẩm: Catalog Frenic-ACE Series
Biến tần đa năng Fuji FRN0029E2S-4GB đang được sử dụng cho: bơm nước, quạt hút, quạt thổi, máy cắt bao bì, máy thổi chai, máy làm bánh, bơm cao áp…
