Tổng quan biến tần Megmeet MV820G1-4T45B
Biến tần Megmeet MV820G1-4T45B có công suất 45kW, dùng cho nguồn 3 pha 380VAC. Nó giúp điều khiển chính xác tốc độ và mô men động cơ trong các ứng dụng bơm, quạt, HVAC, băng tải…
Nổi bật với cấu trúc thân hẹp, khả năng điều khiển V/F – SVC – FVC và hỗ trợ cả động cơ đồng bộ lẫn không đồng bộ. Đảm bảo hiệu suất ổn định, tiết kiệm năng lượng và độ bền vượt trội, phù hợp cho các môi trường vận hành đòi hỏi độ tin cậy cao.
Ưu điểm của biến tần MV820G1-4T45B
1 – Thiết kế tối ưu chuẩn Châu Âu
Biến tần MV820G1-4T45B sở hữu thân hẹp theo tiêu chuẩn châu Âu, giúp giảm tới 50% kích thước so với các dòng cùng công suất.
Thân máy mỏng rất tối ưu khi bố trí trong tủ điện. Có thể lắp sát cạnh nhau mà không cần chừa khoảng cách. Nó còn hỗ trợ lắp ray dẫn hướng để kỹ thuật thi công nhanh hơn. Đồng thời tích hợp PCB tối ưu, giúp tăng mật độ linh kiện nhưng vẫn đảm bảo độ bền cao. Nhờ đó giảm đáng kể kích thước và chi phí tủ điện.
2 – Quản lý nhiệt khoa học – Vận hành ổn định lâu dài
Hệ thống làm mát của biến tần MV820 0,75kW được thiết kế theo mô hình kênh dẫn khí độc lập (trên – dưới). Đảm bảo luồng gió tách biệt hoàn toàn với linh kiện bên trong
- Kênh gió xuyên suốt, độc lập, giảm nhiệt tốt.
- Bộ tản nhiệt dung tích lớn, mật độ cao và bề mặt răng tản nhiệt rộng giúp truyền nhiệt nhanh.
- Quạt gió tốc độ cao, dễ tháo lắp để vệ sinh.
- Toàn bộ hệ thống được cách ly điện hoàn toàn, đảm bảo an toàn tuyệt đối.
Nhờ cấu trúc tản nhiệt “thở riêng”, biến tần hoạt động mát hơn, bền hơn và giảm rủi ro lỗi nhiệt trong môi trường công nghiệp.
3 – Trải nghiệm người dùng tối ưu – Thuận tiện khi vận hành
Biến tần Megmeet 45kW cũng chú trọng vào trải nghiệm người dùng, với những điểm rất thuận tiện
- Bàn phím silicone bám tay, bố cục trực quan, giúp thao tác nhanh và chính xác.
- Kết cấu dễ tháo lắp, thuận tiện cho việc bảo trì hoặc thay thế khi mở rộng hệ thống.
- Tích hợp cổng USB Type-C hỗ trợ cài đặt và gỡ lỗi thông qua phần mềm Megmeet.
- Hỗ trợ mở rộng I/O, PG và truyền thông chỉ bằng cách gắn thêm module.
Thiết kế này giúp kỹ thuật viên vận hành dễ dàng hơn và tối ưu hóa thời gian xử lý trong suốt quá trình sử dụng.
4 – Điều khiển thông minh – Đáp ứng mọi loại tải
Biến tần MV820G1-4T45B 3 pha 380V hỗ trợ đầy đủ các chế độ điều khiển cao cấp: V/F, SVC, FVC (có PG). Hỗ trợ truyền động tích hợp cho cả động cơ không đồng bộ, đồng bộ và từ trở. Nhờ đó, nó đáp ứng tốt từ ứng dụng nhẹ (bơm – quạt) đến tải nặng (máy CNC, máy nén, băng tải lớn).
5 – Tiết kiệm năng lượng vượt trội – Giảm chi phí đến 50%
Biến tần MV820 tối ưu cho tải mô-men biến thiên như bơm và quạt, Thiết bị có khả năng:
- Tự điều chỉnh tốc độ theo tải thực tế
- Duy trì lưu lượng – áp suất ổn định
- Giảm công suất khi không cần hoạt động ở mức cao
Trong các hệ thống HVAC, xử lý nước, tưới tiêu hoặc quạt thông gió công nghiệp. MV820 có thể giúp giảm tới 50% điện năng tiêu thụ.
6 – Chống nhiễu mạnh – vận hành ổn định cho nhà máy CNC
Với khả năng chống nhiễu EMI vượt trội, MV820 vận hành ổn định ngay cả trong môi trường có mức nhiễu điện từ cao như nhà máy CNC, cơ khí hay xưởng gia công linh kiện chính xác
Biến tần sử dụng linh kiện chất lượng cao kết hợp công nghệ chống nhiễu tiên tiến, có 3 lớp phủ PCBA bảo vệ liền mạch. Giúp kéo dài tuổi thọ thiết bị trong mọi điều kiện làm việc khắc nghiệt.
7 – Vận hành êm – bảo vệ hệ thống toàn diện
Biến tần Megmeet MV820G1-4T45B tích hợp:
- Khởi động mềm → giảm sốc cơ khí
- Bảo vệ quá dòng, quá áp, quá nhiệt, quá tải, mất pha
- Quản lý nhiệt chủ động
- Tự chẩn đoán thông minh
8 – Dễ dàng tích hợp trong hệ thống tự động hóa
MV820 hỗ trợ:
- I/O linh hoạt
- Tương thích nhiều loại encoder: ABZ, resolver…
- Tích hợp lọc nhiễu điện tử
- Modbus-RTU là tiêu chuẩn
- Hỗ trợ thêm các chuẩn truyền thông khác thông qua module mở rộng
Có thể dễ dàng kết nối MV820 vào hệ thống tự động hóa hiện có mà không cần thay đổi cấu trúc lớn.
Thông số kích thước sản phẩm
| A | B1 | B2 | H | W | D | Đường kính lỗ lắp |
| 542 mm | 190 mm | 190 mm | 560 mm | 260 mm | 262 mm | 9 mm |

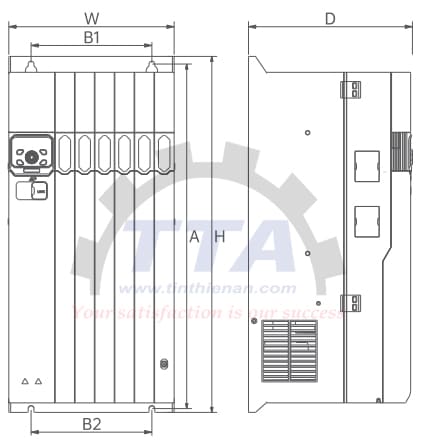

Hình 1: Bản vẽ kích thước biến tần Megmeet MV820G1-4T45B
Xem thê
- Biến tần Megmeet MV820G1-4T11B 11kW
- Biến tần Megmeet MV820G1-4T15B 15kW
- Biến tần Megmeet MV820G1-4T18.5B 18.5kW
- Biến tần Megmeet MV820G1-4T22B 22kW
- Biến tần Megmeet MV820G1-4T30B 30kW
- Biến tần Megmeet MV820G1-4T37B 37kW
Thông số kỹ thuật của biến tần MV820G1-4T45B
| Loại sản phẩm | Biến tần |
| Mã hàng | MV820G1-4T45B |
| Hãng | Megmeet |
| Xuất xứ | Trung Quốc |
| Công suất | 45 kW |
| Điện áp định mức (V) | 3 pha 380VAC |
| Tần số định mức (Hz) | 50 Hz/60 Hz, dải dao động ±2 Hz |
| Khả năng chịu quá tải | HD: 1 phút cho dòng điện định mức 150%, 6 giây cho dòng điện định mức 180%, 1 giây cho dòng điện định mức 200%
ND: 1 phút cho dòng điện định mức 110% |
| Chế độ điều khiển | Điều khiển vectơ không có PG (SVC)
Điều khiển V/F Điều khiển vectơ có PG (FVC) |
| Hiệu quả | > 95% |
| Phương pháp cài đặt | Gắn thẳng đứng trên tường, cần để khoảng hở: Tối thiểu 100 mm cho cửa hút và thoát khí. Tối thiểu 10 mm mỗi bên trái và bên phải (không bao gồm vỏ A/B), để làm mát không khí |
| Chế độ làm mát | Làm mát bằng không khí |
| Nơi vận hành | Lắp đặt trong nhà, tránh ánh nắng trực tiếp, tránh bụi, khí ăn mòn, khí dễ cháy, sương dầu, hơi nước, nước nhỏ giọt hoặc muối… |
| Độ cao | Sử dụng bình thường ở ≤ 1000 m
Trên 1000 m: giảm 1% công suất cho mỗi 100 m tăng độ cao Độ cao tối đa cho phép: 3000 m |
| Nhiệt độ hoạt động | Từ –10°C đến +50°C
Tốc độ thay đổi nhiệt độ: < 0.5°C/phút Nếu nhiệt độ > 40°C cần giảm công suất |
| Độ ẩm |
5% – 95% RH, không ngưng tụ Không tiếp xúc mưa, tuyết, mưa đá Bức xạ mặt trời < 700 W/m² Áp suất khí quyển 70 – 106 kPa |
| Bảo hành | 24 tháng |
