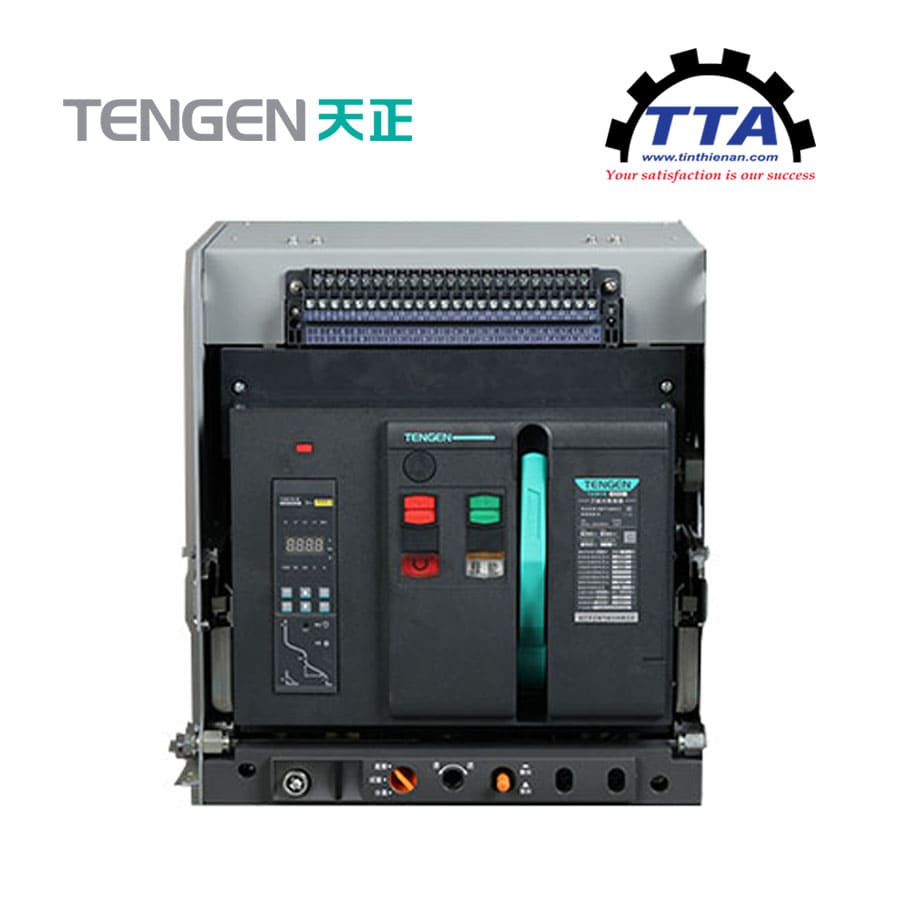

Tổng quan máy cắt không khí TENGEN TGW1N-3200/3P 2500A 100kA
TGW1N-3200/3P 2500A 100kA là máy cắt không khí (Air Circuit Breaker – ACB) cao cấp của TENGEN. Có chức năng bảo vệ nguồn điện tổng trong các hệ thống phân phối điện hạ thế.
Nó có dòng định mức 2500A, khả năng cắt ngắn mạch lên đến 100kA và khung máy 3200A. ACB TENGEN TGW1N 2500A này đáp ứng tốt các yêu cầu vận hành khắt khe trong tủ MSB, MDB, nhà máy công nghiệp, tòa nhà thương mại. Đặc biệt là các công trình có mật độ phụ tải lớn, yêu cầu độ an toàn và độ ổn định cao.
Máy cắt TENGEN TGW1N-3200/3P 2500A 100kA được sản xuất theo tiêu chuẩn quốc tế IEC. Đảm bảo khả năng cắt sự cố nhanh, chính xác và an toàn. Giúp bảo vệ thiết bị, đường dây và con người trước các rủi ro điện nghiêm trọng
Ưu điểm nổi bật của ACB TENGEN TGW1N-3200/3P 2500A 100kA
Khả năng cắt ngắn mạch cao đến 100kA: Bảo vệ hiệu quả hệ thống điện trước các sự cố ngắn mạch lớn. Giảm thiểu nguy cơ hư hỏng thiết bị và cháy nổ.
Dòng định mức 2500A – khung 3200A: Phù hợp làm máy cắt tổng cho hệ thống điện hạ thế công suất lớn. Đảm bảo dư tải an toàn khi vận hành lâu dài.
Thiết kế linh hoạt với 2 loại cố định hoặc loại ngăn kéo
- Loại cố định: Lắp đặt trực tiếp trong tủ điện, kết cấu chắc chắn, độ ổn định cơ học cao.
- Loại ngăn kéo: Cho phép kéo ACB ra khỏi tủ để kiểm tra, bảo trì, thay thế, mà không cần tháo đấu dây. Giúp giảm thời gian dừng của hệ thống, tiện lợi và an toàn cho người vận hành
Đa dạng bộ điều khiển bảo vệ
- Kiểu M phù hợp cho các ứng dụng yêu cầu khả năng cắt ngắn mạch cao
- Kiểu 3H có chức năng giới hạn dòng điện. Giảm được tác động nhiệt và cơ lên hệ thống khi xảy ra sự cố
Vận hành bền bỉ, bảo trì dễ dàng: Thiết kế tối ưu cho vận hành liên tục trong môi trường công nghiệp, dễ kiểm tra, bảo dưỡng và thay thế.
Hiệu quả kinh tế cao: ACB TENGEN 100kA này là lựa chọn phù hợp cho các dự án cần tối ưu chi phí đầu tư. Nhưng vẫn đảm bảo tiêu chuẩn kỹ thuật và độ an toàn điện.
Thông số kỹ thuật máy cắt TGW1N-3200/3P 2500A 100kA
| Loại sản phẩm | Máy cắt mạch vỏ đúc (ACB) |
| Hãng | TENGEN |
| Dòng | TGW1N |
| Mã hàng | TGW1N-3200/3P 2500A, 100kA |
| Loại | Cố định/ Ngăn kéo |
| Bộ điều khiển | Kiểu M/ 3H |
| Số cực | 3 pha |
| Điện áp hoạt động (V) | 220 |
| Dòng định mức (A) | 2500 |
| Dòng ngắn mạch (kA) | 100 |
| Tần số (Hz) | 50/60 |
| Điện áp cách điện định mức Ui (V) |
1000 |
| Điện áp chịu xung định mức Uimp (kV) | 12 |
| Dòng điện liên tục tối đa của cực N (A) | 100% In |
| Tuân thủ tiêu chuẩn | IEC 60947-1 và IEC 60947-2 |
| Tiêu chuẩn và chứng chỉ quốc tế | CB, CE |
